Статистика

Статистика в ETL — это значения счётчиков, значения которых приходят с оборудования, а также счётчиков, зарегистрированных через узел Счётчик в схемах оборудования.

Статистика ETL

Статистика ETL формируется на основе узлов Счётчик в схемах.

statistics_3

Параметры узла:

Название (тип — строка). Значение может быть любым, рекомендуется использовать уникальные названия

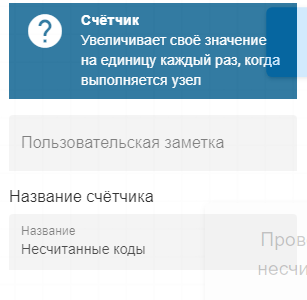

statistics_4

Каждый вызов узла увеличивает значение счётчика на единицу.

Счётчики создаются в схеме конкретного оборудования, поэтому каждый счётчик привязан к своему оборудованию.

Статистика оборудования

Устройство Контроллер Encode (TCP/IP - Client)

Поддерживаемые модели:

Inovance AM521 Зона 1
Inovance AM521 Зона 2
Inovance Easy320 Зона 1
Inovance Easy320 Зона 2

Статистические данные:

Количество срабатываний датчика продукта для камеры
Количество залипаний датчика продукта для камеры
Количество триггеров камеры
Количество сообщений от камеры
Количество отсутствующих ответов от камеры
Количество триггеров на камеру при отсутствующем подключении к камере
Количество разрывов соединений с камерой
Количество отбракованных продуктов на основе ответов ETL
Количество отсутствующих решений об отбраковке от ETL
Количество отключений ETL от ПЛК при запущенном задании
Количество пропущенных продуктов
Количество триггеров отбраковщика
Количество срабатываний датчика факта отбраковки
Количество ошибок отбраковщика
Количество залипаний датчика факта отбраковки
Количество переполнений корзины
Количество срабатываний датчика корзины
Количество отключений сигнала готовности линии

Статистику можно получать для устройств типа «Отбраковщики» следующих моделей:

Inovance AM521 Зона 1;
Inovance AM521 Зона 2;
Inovance Easy320 Зона 1;
Inovance Easy320 Зона 2.

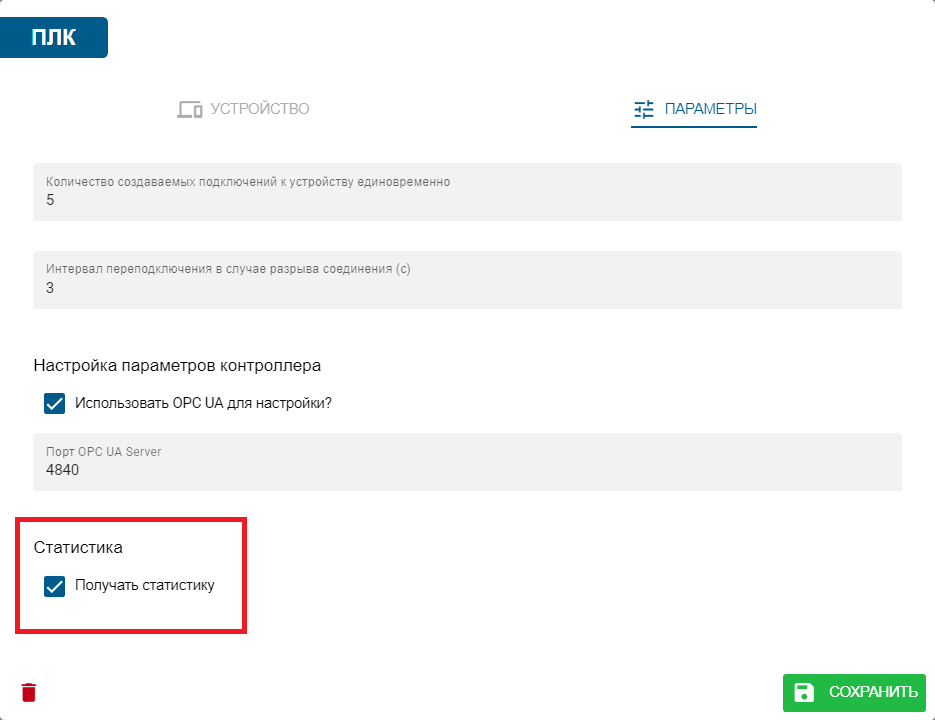

Чтобы включить получение статистики:

Откройте настройки нужного устройства ПЛК.
В открывшемся окне перейдите в раздел ПАРАМЕТРЫ.
В блоке Статистика установите флажок Получать статистику.
Нажмите СОХРАНИТЬ. После включения настройки ETL2 будет получать статистические данные от выбранного устройства.

statistics_2

Сохранение статистики в БД

Чтобы статистика сохранялась в БД, перейдите в раздел НАСТРОЙКИ, подраздел Станция. Включите настройку Сохранять статистику оборудования в БД.

Далее укажите интервал сохранения данных в миллисекундах. Минимальное значение 300 мс.

statistics_1

Просмотр статистики

Статистику можно посмотреть:

в режиме реального времени — для активного задания, на верхней панели Мониторинга задания;
из базы данных — для неактивного задания, во вкладке СТАТИСТИКА ОБОРУДОВАНИЯ в меню информации о задании.

Просмотр статистики оборудования во время выполнения задания

statistics_5

В разделе Мониторинг задания нажмите кнопку СТАТИСТИКА ОБОРУДОВАНИЯ и выберите нужное устройство.

В открывшемся окне будут показаны данные счётчика: количество срабатываний, залипаний, триггеров и прочая статистика.

Изменения счётчика в реальном времени подсвечиваются оранжевым цветом. Эта настройка управляется флагом Подсвечивать изменения.

statistics_6

Просмотр статистики, сохранённой в БД

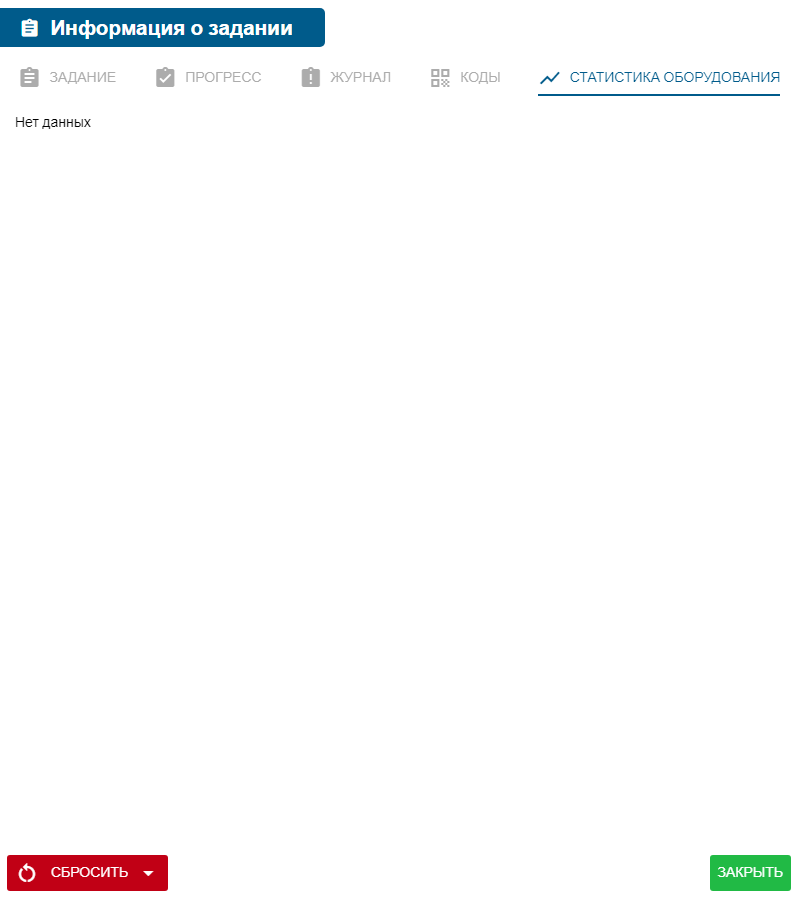

Убедитесь, что в параметрах устройства активна настройка Получать статистику. Иначе во вкладке статистики будет отображаться окно «Нет данных».

statistics_7

Если устройство сохраняет статистику в БД, во вкладке СТАТИСТИКА ОБОРУДОВАНИЯ выведены счётчики, сгруппированные по оборудованию.

Важные замечания:

по умолчанию значения счётчиков суммируются за все сессии задания (настройка регулируется в параметрах интерфейса → Суммирование статистики);
если счётчик был удалён, информация о нём останется;
счётчики, добавленные позже, также выводятся в окне статистики;
статистика привязывается к оборудованию, поэтому если оборудование будет удалено, его статистика также будет удалена.

statistics_8
